Leírás

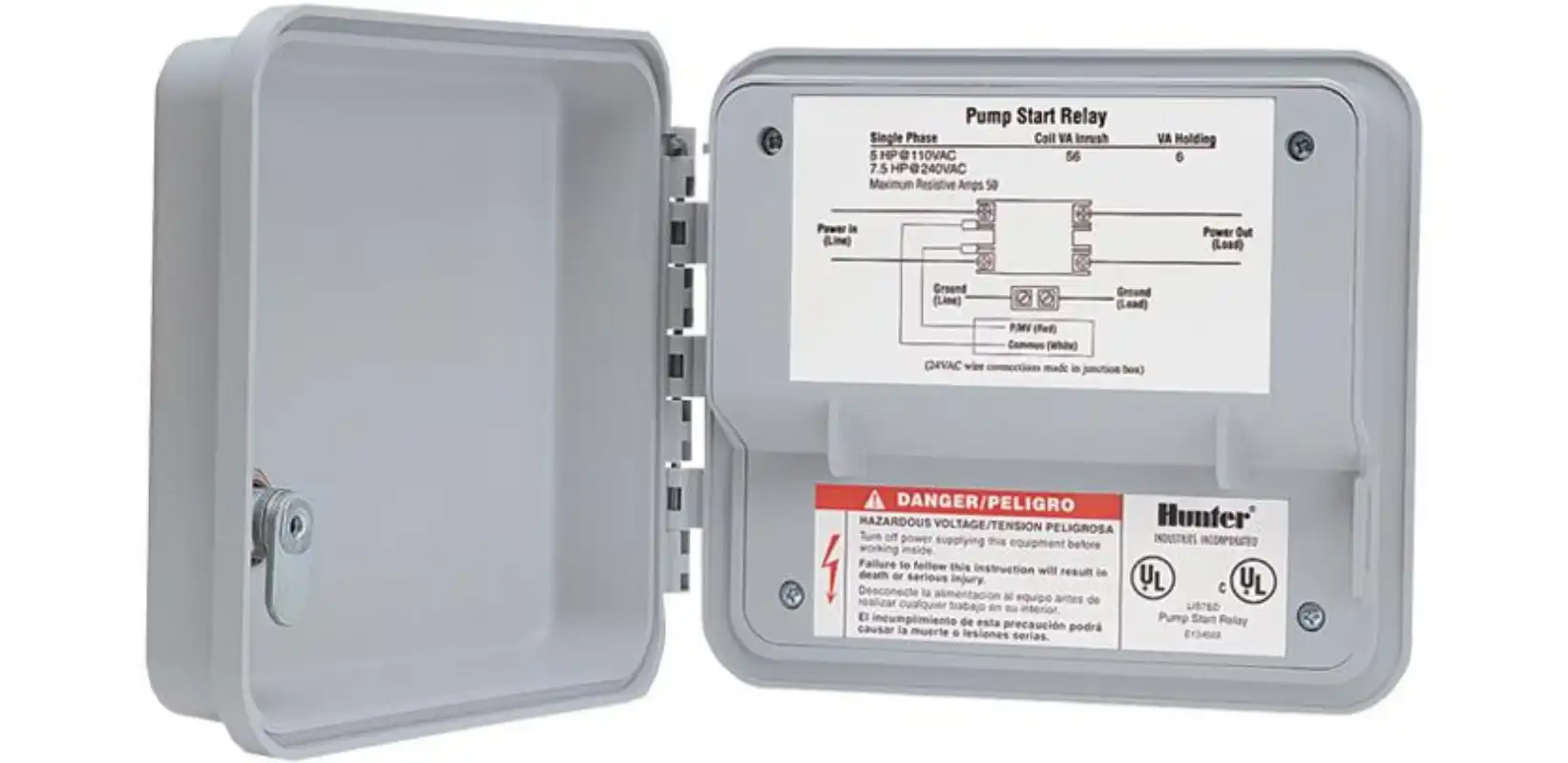

A PSR22 Szivattyúindító relét öntözéshez használjuk. Használatával az öntözőrendszer csővezetéke csak akkor kerül nyomás alá, ha elindul az öntözés. Egy fázisú áram továbbítására alkalmas. A földkábel egyszerűen sorkapoccsal van összekötve. Az érkező fázis és nullás vezetéket értelemszerűen a relé bemenő (input) oldalára kell bekötni. A kilépő oldal a bemenő oldal tükörképe. A relé a jelet a 24V AC öntözésvezérlőtől kapja. Az automatika “C” és “M” vagy “P” csavarjai alól egy-egy kábelt indítunk a relé irányába, ahol hozzákötjük a relé két sárga vezetékéhez (bármelyiket bármelyikhez). Az öntözés megkezdése előtt kevéssel a vezérlő jelet ad a relének, így mire kinyit az első mágnesszelep, az öntözővíz már rendelkezésre is áll.
Jellemzők:
- Gyártó: Hunter
- Típus: PSR-22 szivattyúindító relé
- 24V hálózati öntözésvezérlőhöz
- Továbbított áram: 230V, 2,0KW / egyfázis
- Behúzórelé áram: 24V AC (az öntözésvezérlőtől kapja meg, ha indul az öntözés)
- Vezérlő és relé közötti távolság: max 4,5m (a valóságban ez figyelmen kívül hagyható)
- Kulccsal zárható műanyag ház
- UV álló
- Színe: szürke
Méretek:
- Szélesség: 19,1cm
- Magasság: 16,5cm
- Mélység / vastagság: 11,4cm
